pp板材電鍍槽的應用

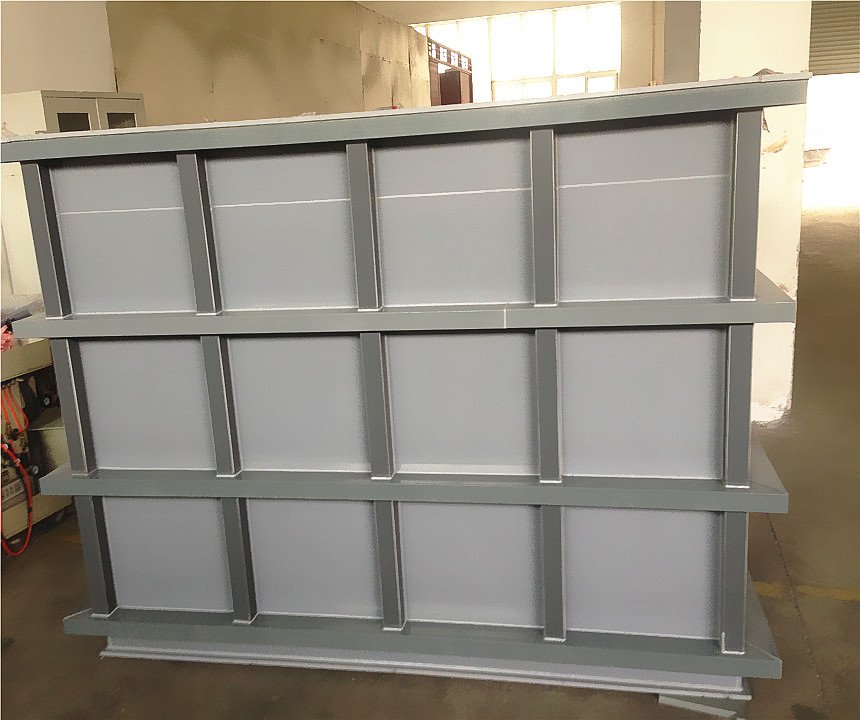

在電鍍槽中PP板的工業應用中，為了防止酸堿腐蝕和滿足其他要求，制作電鍍槽時一般采用厚度在10-15毫米的PP材料。PP可以簡單理解為塑料，但是你知道它的化學成分和物理性能嗎？

聚丙烯是一種半結晶材料。它比聚乙烯更硬，熔點更高。由于均聚物PP在溫度高于0℃時非常脆，因此很多市售PP材料都是乙烯含量為1~4%的無規共聚物或乙烯含量較高的鉗型共聚物。

共聚聚丙烯材料具有較低的熱變形溫度(100℃)、較低的透明度、較低的光澤度和較低的剛性，但具有較強的沖擊強度。聚丙烯的強度隨著乙烯含量的增加而增加。聚丙烯的維卡軟化溫度為150℃。由于結晶度高，這種材料的表面硬度和抗劃傷性非常***。PP不存在環境應力開裂問題，一般通過添加玻璃纖維、金屬添加劑或熱塑性橡膠對PP進行改性。聚丙烯的流動速率范圍為1-40。低熔體流動速率的聚丙烯抗沖擊性能較***，但拉伸強度較低。對于相同MFR的材料，共聚物型的強度高于均聚物型。由于結晶，聚丙烯的收縮率相當高，一般為1.8~2.5%。收縮率的方向均勻性比PE-HD等材料***得多。添加30%的玻璃添加劑可以將收縮率降低到0.7%。均聚物和共聚物聚丙烯材料都具有***異的抗吸濕性、耐酸堿性腐蝕和溶解性。然而，它對芳香烴(如)溶劑、氯化烴(四氯化碳)溶劑等沒有抵抗力。與PE不同，PP在高溫下仍具有抗氧化性。

聚丙烯是較輕的普通塑料之一，具有***異的電氣性能，可作為耐濕熱的高頻***緣材料。聚丙烯是一種結晶聚合物。熔體凝結時，由于比體積變化***，分子取向度高，表現出較***的收縮率(1.0%-1.5%)。在熔融狀態下，加熱對降低聚丙烯的粘度影響不***。因此，在成型過程中，應提高注射壓力和剪切速率，以提高產品的成型質量。
