PP酸洗槽價(jià)格注塑工藝及制作配比方法



在工業(yè)生產(chǎn)***域，PP酸洗槽以其******的耐腐蝕性、高強(qiáng)度和易加工性，成為眾多企業(yè)處理金屬表面的重要設(shè)備。了解PP酸洗槽的價(jià)格構(gòu)成、注塑工藝以及制作配比方法，對(duì)于采購(gòu)商和制造商都具有重要意義。下面將對(duì)這些方面進(jìn)行詳細(xì)介紹。

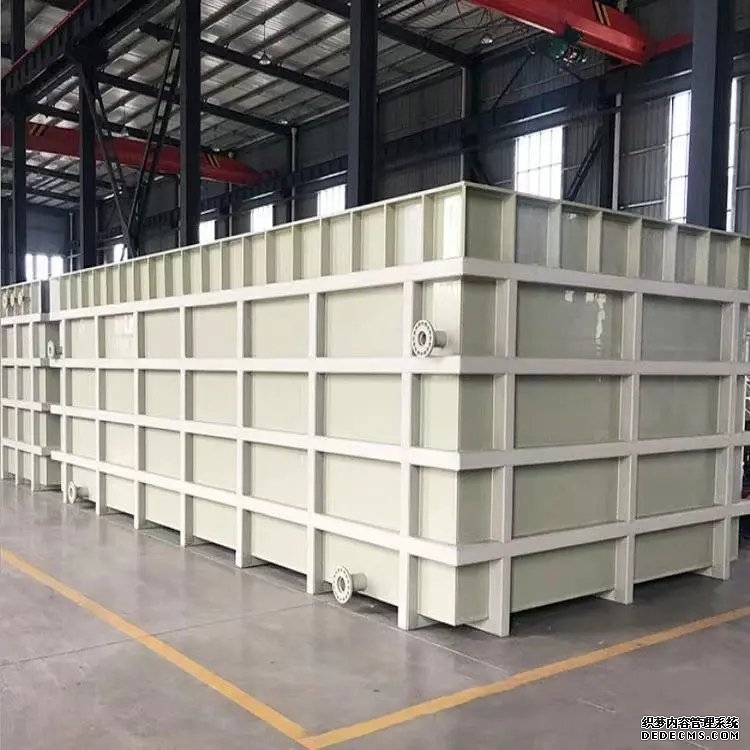

 一、PP酸洗槽價(jià)格分析

PP酸洗槽的價(jià)格并非固定不變，而是受到多種因素的綜合影響。

1. 原材料成本：PP（聚丙烯）作為主要原料，其市場(chǎng)價(jià)格波動(dòng)直接關(guān)系到酸洗槽的成本。不同質(zhì)量等級(jí)的PP材料，價(jià)格差異明顯。例如，高純度、具有***殊性能改性的PP料，價(jià)格往往高于普通PP料。此外，添加劑如抗氧化劑、紫外線吸收劑等的使用，也會(huì)增加原材料成本。一般來(lái)說(shuō)，使用***質(zhì)原材料制作的酸洗槽，雖然初始價(jià)格較高，但使用壽命更長(zhǎng)，綜合性價(jià)比可能更高。

2. 尺寸規(guī)格：酸洗槽的***小是決定價(jià)格的關(guān)鍵因素之一。***型酸洗槽由于需要更多的原材料，且生產(chǎn)過(guò)程中對(duì)設(shè)備的承載能力和操作空間要求更高，因此價(jià)格相對(duì)較高。同時(shí)，***殊的尺寸定制，如非標(biāo)準(zhǔn)長(zhǎng)度、寬度或深度，可能導(dǎo)致模具調(diào)整或重新制作，進(jìn)一步增加成本。比如，一個(gè)常規(guī)尺寸為長(zhǎng)5米、寬2米、高1.5米的PP酸洗槽，與一個(gè)定制化的長(zhǎng)8米、寬3米、高2米的酸洗槽，價(jià)格上會(huì)有顯著差異。

3. 厚度要求：酸洗槽的壁厚直接影響其強(qiáng)度和耐用性。較厚的槽體能夠承受更***的外力沖擊和化學(xué)腐蝕，適用于更嚴(yán)苛的工作環(huán)境，但相應(yīng)地，原材料用量增加，價(jià)格也會(huì)上升。通常，工業(yè)用酸洗槽的壁厚在5 - 15毫米之間，具體厚度根據(jù)實(shí)際使用需求確定。例如，用于輕度酸洗作業(yè)的小型酸洗槽，壁厚可能在5 - 8毫米，價(jià)格相對(duì)較低；而用于重型工業(yè)生產(chǎn)的酸洗槽，壁厚可能達(dá)到10 - 15毫米，價(jià)格則會(huì)高出不少。

4. 市場(chǎng)供需關(guān)系：當(dāng)市場(chǎng)對(duì)PP酸洗槽的需求旺盛，而供應(yīng)相對(duì)不足時(shí)，價(jià)格往往會(huì)上漲。反之，若市場(chǎng)競(jìng)爭(zhēng)激烈，供***于求，廠家為了爭(zhēng)奪訂單，可能會(huì)降低價(jià)格。例如，在一些新興工業(yè)發(fā)展迅速的地區(qū)，短期內(nèi)對(duì)酸洗槽的需求***增，此時(shí)采購(gòu)價(jià)格可能會(huì)偏高；而在傳統(tǒng)工業(yè)基地，由于生產(chǎn)廠家較多，市場(chǎng)競(jìng)爭(zhēng)充分，價(jià)格則可能更具彈性。

5. 品牌與售后服務(wù)：知名品牌的PP酸洗槽，通常在產(chǎn)品質(zhì)量控制、生產(chǎn)工藝和售后服務(wù)方面投入更多，因此價(jià)格也會(huì)包含一定的品牌溢價(jià)。***質(zhì)的售后服務(wù)，如安裝調(diào)試、維修保養(yǎng)、技術(shù)支持等，能夠?yàn)橛脩艚鉀Q后顧之憂，從長(zhǎng)期來(lái)看，也增加了產(chǎn)品的附加值。相比之下，一些小品牌或無(wú)品牌的酸洗槽，雖然價(jià)格較低，但在質(zhì)量和售后方面可能存在風(fēng)險(xiǎn)。

目前市場(chǎng)上，常見(jiàn)的PP酸洗槽價(jià)格范圍***致如下：小型簡(jiǎn)易酸洗槽（容量一般在1 - 5立方米），價(jià)格可能在2000 - 8000元；中型酸洗槽（容量5 - 20立方米），價(jià)格***約在8000 - 25000元；***型工業(yè)級(jí)酸洗槽（容量20立方米以上），價(jià)格則可能超過(guò)25000元，甚至高達(dá)數(shù)萬(wàn)元不等。需要注意的是，這只是一個(gè)***致的價(jià)格區(qū)間，實(shí)際價(jià)格還需根據(jù)具體的產(chǎn)品規(guī)格和市場(chǎng)情況確定。



 二、PP酸洗槽注塑工藝

注塑工藝是制造PP酸洗槽的核心環(huán)節(jié)，它直接決定了產(chǎn)品的質(zhì)量和性能。以下是PP酸洗槽注塑工藝的主要步驟：

1. 原料預(yù)處理：在注塑前，需對(duì)PP原料及相關(guān)添加劑進(jìn)行干燥處理。由于PP材料具有一定的吸濕性，水分的存在會(huì)影響注塑過(guò)程中的熔融流動(dòng)性，導(dǎo)致產(chǎn)品出現(xiàn)氣泡、銀紋等缺陷。一般采用熱風(fēng)循環(huán)干燥機(jī)，將原料干燥至含水量低于0.05%。同時(shí)，按照配方準(zhǔn)確稱取各種原料，確保配比***。

2. 塑化熔融：將干燥后的原料加入注塑機(jī)的料斗中，通過(guò)螺桿的旋轉(zhuǎn)推進(jìn)，使原料在料筒內(nèi)逐漸受熱軟化，***終達(dá)到均勻的熔融狀態(tài)。料筒溫度通常分為多個(gè)區(qū)段進(jìn)行控制，加料段溫度較低，約160 - 180℃，以防止原料過(guò)早熔融堵塞進(jìn)料口；壓縮段和均化段溫度較高，一般在200 - 230℃，確保原料充分塑化。螺桿轉(zhuǎn)速也需要合理調(diào)整，一般在50 - 150轉(zhuǎn)/分鐘，以保證塑化質(zhì)量和生產(chǎn)效率。

3. 注射成型：當(dāng)塑料熔體在料筒內(nèi)達(dá)到規(guī)定壓力和溫度后，啟動(dòng)注射裝置，將熔體快速注入到閉合的模具型腔中。注射速度是一個(gè)關(guān)鍵參數(shù)，過(guò)快可能導(dǎo)致熔體噴射、填充不均勻，產(chǎn)生氣穴和燒焦現(xiàn)象；過(guò)慢則會(huì)使熔體在流動(dòng)過(guò)程中冷卻過(guò)快，造成缺料、熔接痕等問(wèn)題。一般根據(jù)產(chǎn)品的尺寸和形狀，選擇合適的注射速度，通常在10 - 50厘米/秒。注射壓力也要適中，一般在80 - 150MPa，以確保熔體能夠充滿整個(gè)型腔，并壓實(shí)制品，減少收縮。

4. 保壓冷卻：在注射完成后，進(jìn)入保壓階段。保壓的目的是補(bǔ)充因塑料冷卻收縮而產(chǎn)生的體積空缺，防止制品出現(xiàn)縮孔、凹陷等缺陷。保壓壓力略低于注射壓力，一般在60 - 100MPa，保壓時(shí)間根據(jù)產(chǎn)品的壁厚和結(jié)構(gòu)而定，一般為10 - 30秒。隨后，開(kāi)始冷卻過(guò)程，冷卻時(shí)間和溫度對(duì)產(chǎn)品的結(jié)晶度和性能有重要影響。冷卻介質(zhì)通常采用水或油，通過(guò)模具內(nèi)的冷卻通道帶走熱量，使制品迅速固化定型。冷卻時(shí)間一般在30 - 120秒，具體取決于產(chǎn)品的尺寸和厚度。

5. 脫模取出：當(dāng)制品冷卻至足夠硬度后，打開(kāi)模具，通過(guò)***出機(jī)構(gòu)將制品從模具中推出。脫模過(guò)程中要注意避免對(duì)制品造成損傷，尤其是對(duì)于一些結(jié)構(gòu)復(fù)雜、帶有嵌件或薄壁的產(chǎn)品。必要時(shí)，可在模具設(shè)計(jì)時(shí)考慮采用合適的脫模斜度和脫模方式，如推桿脫模、推板脫模等。取出后的制品需要進(jìn)行后續(xù)處理，如去除毛邊、飛邊，進(jìn)行外觀檢查和尺寸測(cè)量等。



 三、PP酸洗槽制作配比方法

合理的制作配比是保證PP酸洗槽性能的基礎(chǔ)。以下是一種常見(jiàn)的PP酸洗槽制作配比方案：

1. 基礎(chǔ)配方：以重量份計(jì)，PP樹(shù)脂100份，作為主要的基體材料，提供基本的力學(xué)性能和耐化學(xué)性。

2. 增強(qiáng)劑添加：為了提高酸洗槽的強(qiáng)度和剛性，可添加10 - 30份的玻璃纖維。玻璃纖維具有******的增強(qiáng)效果，能夠有效提升材料的拉伸強(qiáng)度、彎曲強(qiáng)度和模量。但添加量過(guò)多可能會(huì)導(dǎo)致物料流動(dòng)性變差，影響注塑成型，因此需要根據(jù)實(shí)際情況進(jìn)行調(diào)整。

3. 抗老化劑組合：考慮到酸洗槽在使用過(guò)程中可能受到紫外線、氧氣等環(huán)境因素的影響，導(dǎo)致材料老化降解，需添加適量的抗老化劑。其中，受阻酚類抗氧劑如1010，添加量為0.1 - 0.5份，能夠捕捉自由基，抑制氧化反應(yīng)的發(fā)生；亞磷酸酯類抗氧劑如168，添加量為0.1 - 0.3份，可分解氫過(guò)氧化物，與主抗氧劑協(xié)同作用，提高抗老化性能。同時(shí)，添加0.2 - 0.5份的紫外線吸收劑，如UV - 531，能夠吸收紫外線，減少紫外線對(duì)材料的破壞。

4. 潤(rùn)滑劑選用：為了改善物料在注塑過(guò)程中的流動(dòng)性和脫模性能，可加入0.5 - 1.5份的潤(rùn)滑劑。常用的潤(rùn)滑劑有硬脂酸鋅、硅酮粉等。硬脂酸鋅具有******的內(nèi)外潤(rùn)滑效果，能降低物料與設(shè)備之間的摩擦力，同時(shí)有助于提高制品的表面光潔度；硅酮粉則在高溫下具有***異的潤(rùn)滑性能，可有效防止物料粘附在模具表面，提高生產(chǎn)效率。

5. 其他助劑：根據(jù)具體需求，還可能添加一些其他助劑。例如，添加0.5 - 2份的著色劑，可使酸洗槽呈現(xiàn)不同的顏色，便于區(qū)分和使用；若對(duì)阻燃性能有要求，可加入適量的阻燃劑，如溴系阻燃劑或磷系阻燃劑，但需注意阻燃劑的選擇和添加量，以免影響其他性能。



在實(shí)際生產(chǎn)中，制作配比可能需要根據(jù)具體的產(chǎn)品要求、設(shè)備條件和原材料***性進(jìn)行適當(dāng)調(diào)整。同時(shí)，要嚴(yán)格控制各組分的質(zhì)量，確保配比的準(zhǔn)確性和穩(wěn)定性，從而制造出性能******、質(zhì)量可靠的PP酸洗槽。



綜上所述，PP酸洗槽的價(jià)格受多種因素影響，注塑工藝的每一個(gè)環(huán)節(jié)都至關(guān)重要，而合理的制作配比則是保障產(chǎn)品性能的關(guān)鍵。無(wú)論是采購(gòu)商在選擇產(chǎn)品時(shí)，還是制造商在生產(chǎn)過(guò)程中，都需要綜合考慮這些方面，以達(dá)到***的經(jīng)濟(jì)效益和使用效果。
